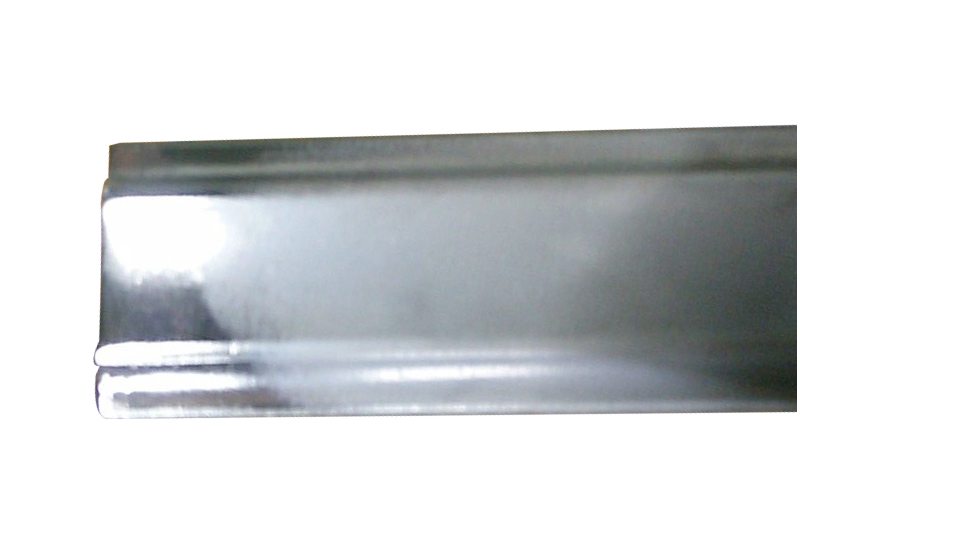

如上圖，新槽拋光，出來掛具位置亮，俗稱2頭光，磷酸比硫酸的比例1:1，這是什么現(xiàn)象，有何解決方案。



    又進(jìn)工程師回答：出現(xiàn)類似的問題，本身只能說明這種拋光工藝肯定是失敗的！我們說一下化學(xué)拋光的基本原理：化學(xué)拋光本身是一種動態(tài)的過程，藥水不斷的腐蝕鋁材表面，同時也不斷的鈍化保護(hù)鋁材的表面，；磷酸和硫酸都能腐蝕鋁材表面，但是硫酸的酸度更大，腐蝕更強；磷酸與鋁材反應(yīng)后，生成的磷酸鋁，磷酸二氫鋁等物質(zhì)是膠體狀態(tài)的，能吸附工件表面，起到緩釋的作用，；而硝酸屬于強氧化劑，能在強酸性的條件下，鈍化鋁表面，以對抗酸的腐蝕……



    這樣，鋁表面經(jīng)過不斷的動態(tài)的腐蝕、整平，變得越來越平整光亮！那么，出現(xiàn)兩頭光的情況就有可能這樣了：如果鋁材兩頭形成的自然氧化膜薄，中間厚的話，拋光時間很短，那么可能兩頭先光亮，中間不亮；如果磷酸：硫酸1:1的話，這種工藝反應(yīng)比較大，磷酸與鋁反應(yīng)的膠體（也就是大家看到的泡沫）其實也是完全覆蓋在鋁材表面的（并非大家認(rèn)為覆蓋不夠），只是出槽以后，情況就變了，上面一頭，酸往下滴，保護(hù)層足以保護(hù)鋁材不被過腐蝕，所以它是亮的，中間段，酸足以破壞保護(hù)層，所以不亮，最下層段，經(jīng)過中間段的腐蝕，酸的強度已經(jīng)很弱了，保護(hù)層依然強過酸的腐蝕，所以是亮的；當(dāng)然，溫度的因素也不能排除，分析起來也有好幾種情況……



    總之，如何做到保護(hù)強于腐蝕，那么就會向平整，光亮的方向走，譬如，在同等條件下，增加磷酸量，為的是增加保護(hù)層……那么也是有幫助的；加硝酸，增加鈍化保護(hù)層……



    那么也是有幫助的；但是為什么只加硝酸，不加磷酸，加很多，效果沒有那么明顯呢？那是因為，硝酸除了有鈍化功能以外，也會降低槽液粘度，影響磷酸鹽的附著力，同時，鈍化效果在其含量某一大的范圍內(nèi)差別不大，所以這樣……



    最后，三酸拋光這個動態(tài)平衡，只要大家明白其動態(tài)的原理，再加上科學(xué)的分析化驗，結(jié)合不同型號的鋁的材料，便可以適當(dāng)調(diào)整，同時兩酸拋光類的助劑，也是符合該動態(tài)原理的科學(xué)產(chǎn)品，也有其特效.

又進(jìn)再推薦大家使用兩酸拋光劑。
